FUSILES

FUSILES DE ASALTO

El SG 543-1M es un fusil de asalto chileno, de última generación, desarrollado por Famae, a partir de la línea fusiles suizos SIG SG 540.

Características[editar]

Fusil correspondiente a la familia de fusiles chilenos SG 540, siendo este el más destacado de esta familia de fusiles. Este, al igual que muchos fusiles de asalto, como la M4A1, es una carabina que incorpora riel Picatinny, el cual permite la incorporación de accesorios, como por ejemplo: mira holográficao mira de visión nocturna y/o lanzagranadas . Esta versión chilena de los fusiles suizos SIG SG 540 fue desarrollada con polímeros de alta resistencia de desarrollo netamente chileno, lo que permite una mayor resistencia a golpes y condiciones extremas, además de un significativo menor peso. El sistema de disparo también fue modificado para permitir mayor precisión.

Resultado de imagen de Fusil SG 543-1

Resultado de imagen de Fusil SG 543-1








El FX-05 Xiuhcóatl (‘Serpiente de fuego’ en lengua náhuatl) es un fusil de asalto creado y desarrollado por el Centro de Investigación Aplicada y Desarrollo Tecnológico de la Industria Militar (CIADTIM) de México y liderada en su momento por el general brigadier ingeniero industrial José Antonio Íztiga Landeros, líder del proyecto FX-05 y la colaboración de más de 64 ingenieros militares.

Fx-05 Xiuhcóatl.png

Historia[editar]

Soldados del Ejército Mexicanoequipados con fusiles FX-05 Xiuhcoatlde 5,56 mm durante un desfile.
FX-05 durante una exhibición.
El FX-05 es fabricado por la Dirección General de la Industria Militar (DGIM), entonces a cargo del general Juan Alfredo Oropeza Garnicaoficialmente fue presentado en el desfile militar del 16 de septiembre de 2006. Actualmente está en uso por los cuerpos especiales del ejército, como lo son la Brigada de Fusileros Paracaidistas, Guardias Presidenciales, el Grupo Aeromóvil de Fuerzas Especiales y la Policía Militar.
Estos fusiles de asalto sustituirán a los Heckler & Koch G3, puesto que son más baratos. El precio de 30.000 fusiles ronda en unos 100 millones, comparado con los 900 millones que costaba el G-36Vesa la cual es un arma muy cara en comparación a la FX-05 mexicana.1​ Las razones económicas fueron de gran peso en el desarrollo de esta arma, así lo expresa la Secretaría de la Defensa, que entre las consideraciones técnicas y militares para la producción del fusil FX-05 argumenta: la reducción de costos en la fabricación de municiones, el incremento de fuego, la superioridad táctica y la adopción del calibre 5.56 X 45 milímetros por la Organización del Atlántico Norte (OTAN).2​ En el 2006 se produjeron presumiblemente 10,000 fusiles a un costo de 84 millones de pesos.3​ Son hechos bajo la licencia del Departamento de la Industria Militar (D.I.M.) y la Dirección el General de Fabricas de la Defensa (DGDF).
Pese al hermetismo del Ejército Mexicano y aunque el desarrollo del FX-05 pareciera un proyecto abandonado, fuera de las diez mil piezas supuestamente fabricadas originalmente, para el desfile del 16 de septiembre de 2011 se informó que la producción del arma se encuentra en más de 54,000 piezas.
En el PROGRAMA Sectorial de Defensa Nacional 2013-2018 publicado por la SEDENA en el DOF del 13 de diciembre de 2013 se informa lo siguiente:
"Meta 12. Fabricar 121,000 fusiles automáticos FX-05 para remplazar los fusiles automáticos G-3 existentes."
"Modernizar el 100% del armamento individual con la fabricación de 121,000 fusiles FX-05. Se renovará el total del armamento individual para incrementar el volumen de fuego y disminuir costos de producción y mantenimiento. La unidad de medida del indicador es el número de fusiles producidos."
"Para calcular este indicador se toman como referencia los 34,000 fusiles existentes más la producción anual alcanzada y se divide entre la meta de 155,000 fusiles a producir, expresada en porcentaje. (Producción acumulada / 121,000 fusiles a producir) x 100."100 Actualmente desde 2017 se desarrolla una variante del FX-05 para las corporaciones de policia de México, a diferencia del FX-05 de calibre 5.56, la variante del fusil FX que actualmente se desarrolla sera calibre .223 denominado FX-SP, la denominación SP posiblemente haciendo referencia a Seguridad Pública.

Diseño[editar]

El diseño del fusil incluye órganos de puntería telescópicos, de punto-rojo y mecánicos (de fierro); cañón forjado en frío; culata plegable y ajustable y la capacidad para seleccionar fuego semiautomático, ráfagas de 3 disparos y fuego automático (ráfaga), y ha sido recamarado para cartuchos 5,56x45 mm OTAN y 7,62 x 51 OTAN.
El fusil posee una cadencia cíclica de 850 disparos por minuto. La mayor parte de la acción del fusil está formada por polímero reforzado con fibra de carbono y un andamiaje interno de titanio. El color exterior del arma está disponible en negro, verde oliva y arena (desierto), al igual que en el patrón de camuflaje digital propio de SEDENA.
Para el diseño del fusil se tomó en cuenta la estatura y lo largo del brazo del soldado mexicano promedio según la SEDENA, algo rara vez considerado en el diseño de un arma. La palanca de carga o alimentación es ambidiestra y puede instalarse a ambos lados del rifle. El pistón de gases localizado por encima del cañón opera un cerrojo rotativo multi-engrane.4​ Seguros ambidiestros se encuentran disponibles por encima del pistolete a ambos lados del fusil.
La porción interna (ánima) del cañón se compone de un acero inoxidable avanzado resistente a la corrosión. Un lanzador de granadas de estallido aéreo desarrollado por la SEDENA para el fusil FX-05 la cual será compatible con municiones de la OTAN además de la granada combustible-aire Mexicana RSE-7 . El FX-05 es uno de los pocos fusiles de asalto del mundo que emplean estriado poligonal en vez del estriado convencional. El FX-05 está disponible en diversas configuraciones optimizadas para distintos usos como: fusil de asalto, carabina y carabina corta.4​ Actualmente se está desarrollando una versión de ametralladora ligera y de francotirador del arma.
  • Estriado normal (izquierda) comparado al estriado poligonal empleado en el FX-05 (derecha).
    •
  • Mecanismo de operación interno del FX-05.

Controversias[editar]

Algunos medios recogieron algunos rumores de que el FX-05 Xiuhcoatl podría ser un plagio del G-36V de la empresa alemana Heckler & Koch,5​ por lo que la fabricación del fusil fue suspendida. El 1 de febrero de 2007, representantes de la Secretaría de la Defensa Nacional (SEDENA) y de la H&K se reunieron en la Ciudad de México, para tratar el tema. Tras una exhibición de modelos a detalle del FX-05, la firma H&K quedó convencida de que no hubo un plagio sino solo "semejanzas de diseño" y se dio por concluido el diferendo.6​7​8​ Aunque su parecido es más al del fusil belga-estadounidense FN SCAR, lo cual no significa que sea un plagio de este otro, sino simplemente semejanzas en el diseño exterior.

Usuarios[editar]

  1. Brigada de Fusileros Paracaidistas
  2. Grupo Aeromóvil de Fuerzas Especiales
  3. Cuerpo de Fuerzas especiales
  4. Policía Militar
  5. Cuerpo de guardias presidenciales
  6. infantería del ejército mexicano
  7. División de Gendarmeria Policía Federal

Resultado de imagen de FX-05 Xiuhcoatl











El Heckler & Koch G3 es un fusil de combate calibre7,62 mm, fabricado por la empresa alemana Heckler & Koch, en colaboración con la empresa estatal española CETME (Centro de Estudios Técnicos de Materiales Especiales).

DCB Shooting G3 pictures.jpg


Historia y desarrollo[editar]

EL primigenio Mauser Gerät 06H, prototipo de fusil de asalto.
El origen de este fusil se remonta a los últimos años de la Segunda Guerra Mundial, cuando los ingenieros del Grupo de Desarrollo de Armas Ligeras (Abteilung 37) de la Mauser en Oberndorf am Neckar diseñaron el prototipo de fusil de asalto MKb Gerät 06 (Maschinekarabiner Gerät 06 o "Carabina automática Aparato 06") que disparaba el cartucho 7,92 x 33 Kurz, empleando un mecanismo de retroceso corto y cerrojo con rodillos adaptado de la ametralladora MG 42, pero con un cañón fijo y un pistón accionado por gas.3​ Se observó que al poner atención en las cadencias de los mecanismos, el sistema de gas podía omitirse.4​ El arma resultante fue el Gerät 06H (la "H" es una abreviación de halbverriegelt or "semiacerrojado"), que fue denominada como StG 45(M)(Sturmgewehr 45(M)) pero no se produjo en grandes cantidades y la guerra terminó antes que se completaran los primeros fusiles de serie.5​
El CEAM Modèle 1950, un intento francés de producir en serie el StG 45(M). Empleaba cartuchos 7,62 x 33.
Los técnicos alemanes involucrados en el desarrollo del StG 45(M) fueron llevados a trabajar en Francia para el CEAM (Centre d'Etudes et d'Armement de Mulhouse, Centro de Estudios y Armamento de Mulhouse). El mecanismo del StG 45(M) fue modificado por Ludwig Vorgrimler y Theodor Löffler en el taller de Mulhouse entre 1946 y 1949. Se fabricaron tres versiones, que empleaban los cartuchos .30 Carbine, 7,92 x 33 Kurz y el cartucho corto experimental francés 7,65 x 35, desarrollado por la Cartoucherie de Valence en 1948. En 1947 se descartó el cartucho 7,5 x 38 que llevaba una bala parcial de aluminio. El diseño de Löffler, denominado Carabine Mitrailleuse Modèle 1950, fue retenido para pruebas junto a 12 prototipos diferentes diseñados por CEAM, Manufacture d'armes de Châtellerault (MAC) y Manufacture d'armes de Saint-Étienne (MAS). Involucrada en la Guerra de Indochina y siendo la segunda contribuyente de la OTAN, Francia canceló la adopción de estas nuevas armas por motivos financieros.
Vorgrimler se mudó a España en 1950, donde creó el fusil LV-50 (que empleaba el cartucho 7,92 x 33 Kurz) y el cartucho 7,92 x 40 CETME M53.6​ En ese momento, el fusil fue rebautizado como Modelo 2. El Modelo 2 atrajo la atención del Bundesgrenzschutz de la República Federal Alemana, que necesitaba reequipar las recientemente formadas fuerzas nacionales de defensa. Al no desear aceptar un cartucho que estuviese fuera de los estándares OTAN, los alemanes pidieron a CETME que desarrollen una versión del fusil que emplease el cartucho 7,62 x 51. El arma resultante fue el CETME Modelo A, que empleaba el cartucho 7,62 x 51 CETME. Este tenía las mismas dimensiones, pero llevaba una carga propulsora reducida en comparación con el 7,62 x 51 OTAN. Desarrollos posteriores del fusil con asistencia de Heckler & Koch dieron origen al CETME Modelo B, que recibió varias modificaciones, incluyendo la capacidad de disparar a cerrojo cerrado tanto en modo semiautomático como automático, un nuevo guardamanos de chapa de acero perforada (el bípode plegable servía de guardamanos en los modelos anteriores), ergonomía mejorada y un cañón ligeramente más largo con un apagallamas que también servía como lanzagranadas para granadas de fusil de 22 mm. Este fusil fue adoptado en 1958 por el Ejército de Tierra español con la denominación Modelo 58, empleando el cartucho 7,62 x 51 CETME.
El Bundesgrenzschutz canceló en 1956 su encargo de fusiles CETME, adoptando en su lugar el FN FAL belga. Sin embargo, el recientemente formado Ejército alemán occidental (Bundeswehr) se mostró interesado y rápidamente compró varios fusiles CETME (que empleaban cartuchos 7,62 x 51 OTAN) para probarlos. El CETME, conocido como Automatisches Gewehr G3 (Fusil automático G3, en alemán) según la nomenclatura alemana, completó con éxito las pruebas contra el SIG SG 510 (G2) suizo y el AR-10 (G4) estadounidense para reemplazar al anterior fusil G1. En enero de 1959, el Bundeswehr adoptó oficialmente al CETME. El gobierno de Alemania Federal deseaba que el G3 sea producido bajo licencia en Alemania; la compra de la licencia del G1 no había tenido éxito, ya que FN rechazó la oferta. En el caso del G3, la empresa holandesa Nederlandse Wapen en Munitiefabriek (NWM) tenía los derechos de producción y venta del CETME fuera de España. Para comprar los derechos de producción, el gobierno de Alemania Federal ofreció a NWM contratos para suministrar munición de 20 mm a la Luftwaffe. La producción del G3 fue asignada a Rheinmetall y Heckler & Koch. La segunda empresa ya tenía relaciones con CETME y trabajó para seguir optimizando el fusil CETME con el fin de emplear el cartucho 7,62 x 51 OTAN en lugar del 7,62 x 51 CETME de potencia reducida. En 1969, Rheinmetall cedió los derechos de producción del G3 a cambio de la promesa de H&K de no interferir con la producción de la ametralladora MG 3. En 1977, el gobierno de Alemania Federal cedió a Heckler & Koch los derechos de producción y ventas del G3 en exclusividad.
Los primeros fusiles G3 se distinguían sustancialmente de los modelos más recientes; los primeros fusiles tenían alzas pivotantes con dos posiciones, un bípode plegable, guardamanos de chapa de acero estampada, culata de madera (en los modelos con culata fija) o culata metálica extensible.6​ El arma fue modernizada durante su servicio activo (entre otras modificaciones menores, se le cambió el alza, la bocacha apagallamas y se le agregó un guardamanos y una culata de plástico), dando origen a los más recientes modelos, el G3A3 (con una culata fija de polímero) y el G3A4 (con culata metálica extensible). El fusil tuvo éxito en el mercado de exportación, siendo adoptado por las fuerzas armadas de más de 40 países.6​ El G3 fue y en algunos casos continúa siendo producido bajo licencia en: Francia (Manufacture d'armes de Saint-Étienne; MAS), Grecia (Elliniki Biomihania Oplon), Irán (Industrias de Defensa Organizadas), Luxemburgo (Luxemburg Defense Technologi), México(SEDENA), Birmania, Noruega (Kongsberg Gruppen), Pakistán (Fábricas Pakistaníes de Armamento), Portugal(Indústrias Nacionais de Defesa; INDEP), Arabia Saudita, Suecia (FFV), Tailandia, Turquía (Makina ve Kimya Endüstrisi Kurumu; MKEK) y el Reino Unido (Royal Ordnance).6​

Detalles de diseño[editar]

Esquema del mecanismo de retroceso retardado por rodillos del G3.
El G3A3 (A4) es un fusil automático con selector de fuego que tiene un mecanismo de retroceso retardado por rodillos. El conjunto del cerrojo está compuesto por su cabezal y el portacerrojo. El cerrojo se mantiene alineado mediante dos rodillos deslizantes que se encajan en entalles de la recámara. El cerrojo se abre cuando ambos rodillos son comprimidos hacia adentro contra entalles al ser empujados por la presión que ejercen los gases sobre el cabezal del cerrojo. Cuando los rodillos se mueven hacia adentro, la energía del retroceso es transferida al cerrojo y el portacerrojo que empieza a retroceder mientras que el cabezal del cerrojo retrocede lentamente en relación al portacerrojo. Mientras que el portacerrojo libera los rodillos, la presión en el ánima del cañón se reduce a un nivel seguro, el cabezal del cerrojo es retenido por el portacerrojo y se mueve hacia atrás como una sola pieza, continuando el ciclo operacional. El cerrojo tiene además un mecanismo antirebote, que evita que éste salte fuera de la recámara del cañón. La uña extractora accionada mediante resorte se encuentra dentro del cerrojo, mientras que la palanca eyectora está situada dentro del conjunto del gatillo (accionada por el cerrojo al retroceder).6​
El fusil dispara mediante un martillo y tiene un mecanismo de gatillo con un selector de fuego de 3 posiciones, que además es el seguro del arma y evita los disparos accidentales (en la posición "E" o "1" - modo semiautomático ("Einzelfeuer"), "F" o "20" - modo automático ("Feuerstoß"), "S" o "0" - arma asegurada ("Sicher") y el gatillo es desactivado mecánicamente). El arma puede ser equipada con un selector de 4 posiciones opcional, ilustrado con pictogramas y una palanca ambidiestra. La cuarta posición del selector activa el modo ráfaga corta (3 disparos).6​
Un G3 del Bundeswehr equipado con una mira nocturna FERO-Z51.
El arma está equipada con miras mecánicas que consisten en un alza de tambor giratorio y un punto de mira cubierto. El alza, ajustable tanto en vertical como en horizontal, tiene un entalle abierto empleado para disparar hasta 100 m y tres aberturas empleadas para distancias de 200, 300 y 400 m.6​ El cajón de mecanismos tiene acanaladuras donde se fijan los soportes de tenaza HK, empleados para montar miras ópticas diurnas o nocturnas.
El cañón estriado (con cuatro estrías a dextrógiro y una tasa de rotación de 305 mm) termina en un apagallamas ranurado que también puede emplearse para montar una bayoneta o como adaptador para lanzar granadas de fusil. A partir del G3A3, el estriado del cañón fue poligonal.7​ La recámara del cañón es acanalada, lo que ayuda en la extracción inicial de un casquillo disparado (ya que ésta se abre bajo una gran presión en el cañón).6​
El G3A3 emplea cargadores rectos de doble hilera de acero (260 g) o de aluminio (140 g), así como un tambor de 50 balas fabricado por Allied Armament.
Los accesorios estándar suministrados con el fusil incluyen: un bípode desmontable (no se incluye con los fusiles que tienen guardamanos de plástico perforado), correa portafusil, kit de limpieza y un aparato para llenado rápido del cargador. Hay varios tipos de bayonetas disponibles para el G3, pero con algunas excepciones, todas ellas necesitan un adaptador para insertarse al final del tubo de amartillado. El tipo más común tiene una hoja lanceolada de 6 ¾ pulgadas y es casi idéntica con la bayoneta M7, pero tiene un mango diferente debido a que se monta sobre el cañón. El fusil también puede montar un lanzagranadas de 40 mm HK79, adaptador para balas de fogueo, un cerrojo de retroceso directo (llamado cerrojo "PT", no tiene rodillos) empleado para disparar cartuchos 7,62 x 51 OTAN con balas de plástico, un kit de conversión empleado para entrenamiento con balas .22 LR y un silenciador (usado con munición estándar).
Su diseño tanto externo como interno es muy parecido al CETME, pero posee algunas modificaciones que la convierten en un arma nueva, como el alza de tambor o el uso de plástico en vez de madera.
El G3 mide 1023 mm. Su peso descargado es de 4,5 kg, más pesado que otros fusiles de asalto.
Tiene una cadencia de fuego de 600 disparos/min. Es un arma muy precisa, al acoplarle una mira telescópica se convierte en un fusil de tirador selecto. El cartucho 7,62 x 51 OTAN le confiere una gran potencia y alcance, a costa de un retroceso mayor que los fusiles que emplean el cartucho 5,56 x 45 OTAN (.223 Remington); aunque es más fácil controlarlo en modo automático que otros fusiles de asalto como el FN FAL belga y el L1A1 británico, debido a que el G3 es operado por retroceso de masas y no por gases como estos dos últimos.

Variantes[editar]

Francotirador alemán en Afganistán.
Además de los G3A3 y G3A4, Heckler & Koch también fabricó el G3A3ZF (básicamente un G3A3 con una mira telescópica Hensoldt 4x24), el fusil de precisión G3SG/1 (fusiles G3A3 seleccionados, equipados con un gatillo mejorado, mira telescópica Zeiss con aumento variable 1,5-6x y carrillera) y la carabina G3K, que tiene el guardamanos del HK33 y un cañón corto (va hasta la base del soporte del punto de mira), que es demasiado corto para montar una bayoneta o disparar granadas de fusil.6​
Soldados mexicanos armados con fusiles G3.
El G3 sirvió como base para varias otras armas, figurando entre estas los fusiles de francotirador PSG1 y MSG90, las ametralladoras ligeras HK11y HK21, una versión semiautomática conocida como HK91, un modelo de cacería llamado SR9 (diseñado para el mercado civil) y la carabina MC51, producida por la empresa británica FR Ordnance International Ltd. para las Fuerzas Especiales. La MC51 pesa 3,1 kg, tiene una longitud de 625 mm con la culata plegada, un cañón de apenas 230 mm, que produce una velocidad de boca de 690 m/s y una energía de 2.215 J. La MC51 fue probablemente fabricada para el SAS y el SBS, que necesitaban un arma compacta y potente para situaciones donde el poder de parada y la capacidad de penetrar blindajes del cartucho 9 x 19 Parabellum eran insuficientes. Solamente se produjeron 50 carabinas y todas ellas fueron suministradas a las Fuerzas Especiales del Reino Unido. La mayor parte de éstas, fue reemplazada por la carabina Heckler & Koch HK53. La empresa británica Imperial Defence Services Ltd. absorbió a FR Ordnance International Ltd. y continua ofertando la variante estándar de la MC51.
  • G3: Modelo original basado en el CETME Modelo C.
  • G3A1: Un G3 con culata plegable. Este diseño fue elegido después de experimentar con una culata que se plegaba debajo del arma. El excesivo retroceso provocó que se descarte el segundo tipo de culata plegable.
  • G3A2: G3 con la nueva alza de tambor giratorio.
  • G3A3: La versión más conocida. Tiene alza de tambor, culata fija de plástico y un guardamanos de plástico que no entra en contacto con el cañón. El guardamanos tiene una versión delgada y ventilada, así como una versión ancha. Esta última permite acoplar un bípode.
  • G3A3A1: Esta es una versión del G3A3 con selector ambidiestro y un deflector de casquillos. Es una denominación oficial del Bundeswehr y no de fábrica de HK.
  • G3A4: El G3A4 tiene alza de tambor y una culata plegable. Este fusil también puede ser suminsitrado con una mira telescópica y la denominación G3A4ZF. ZF es la abreviación de Zielfernrohr, telescopio en alemán.
  • G3A4A1: Esta es una versión del G3A4 con selector ambidiestro y un deflector de casquillos. Es una denominación oficial del Bundeswehr y no de fábrica de HK.
  • G3KA4: El más pequeño de la serie, es una Karabiner, o versión carabina del G3. Tiene alza de tambor, una culata retráctil y un cañón de 315 mm.
  • G3KA4A1: Esta es una versión del G3KA4 con selector ambidiestro y un deflector de casquillos. Es una denominación oficial del Bundeswehr y no de fábrica de HK.
  • G3A5: Número de modelo asignado por HK a la versión del G3A3 fabricado para Dinamarca. Se diferencia por tener un cerrojo silencioso. En servicio danés es denominado Gv M/66. El Gv M/66 fue originalmente pensado para emplearse con mira telescópica como fusil de tirador asignado, mientras que el resto del escuadrón iría armado con fusiles M1 Garand.
  • G3A6: Número de modelo asignado por HK a la versión iraní del G3A3.
  • G3A7: Número de modelo asignado por HK a la versión turca del G3A3.
  • HSG1: Número de modelo asignado por HK a la versión luxemburguesa del G3A3.

Otras variantes militares y modelos derivados[editar]

Un soldado noruego se cubre tras un muro para protegerse del fuego simulado durante una maniobra conjunta de la OTAN. El soldado emplea el modelo AG-3 fabricado bajo licencia, equipado con un guardamos Brügger & Thomet con rieles, empuñadura vertical y mira reflexAimpoint.
  • Gv M/75: Variante prestada del Bundeswehr/gobierno alemán por el gobierno danés para reemplazar los viejos fusiles M1 Garand. Originalmente fabricado por Rheinmetall o Heckler & Koch para el Bundeswehr. Los fusiles Gv M/75 son básicamente G3 con los viejos tubos de amartillado rectos al contrario de la posterior variante FS (Freischwinger). Normamente son semiautomáticos, pero pueden disparar en modo automático al cambiarles la palanca del selector. Esto se hace sin herramientas.
  • AG3: Variante noruega del G3A5 producida por Kongsberg Våpenfabrikk. Se produjeron un total de 253,497 fusiles para las Fuerzas Armadas noruegas desde 1967 hasta 1974. El AG-3 noruego se diferencia del G3 original; tiene una culata que es aproximadamente 2 cm más larga, el portacerrojo tiene una entalle aserrado para que el cerrojo se cierre silenciosamente, tiene una manija de amartillado metálica y un soporte de bayoneta diferente. El 11 de abril de 2007 se anunció que el AG-3 sería reemplazado en todas las ramas militares por el Heckler & Koch HK416, excepto en ciertas unidades de la Heimevernet.
Un soldado letón patrullando con un Ak 4 sueco en Iraq, 2006.
  • AG-3F1: Un AG-3 con culata retráctil como la del G3A4. Fue producido por Kongsberg Våpenfabrikk. Ciertos soldados de las Fuerzas Armadas noruegas necesitaban fusiles con culata retráctil, principalmente los tripulantes de vehículos blindados con espacio interno limitado y al momento de descender de este. A todas las versiones del AG-3 se les puede acoplar el lanzagranadas HK79 de 40 mm.
  • AG-3F2: Un AG-3F1 mejorado, con rieles Picatinny en el cajón de mecanismos y en el guardamanos.
  • Ak 4: Versión sueca del G3A3. Los fusiles fueron fabricados desde 1965 hasta 1970 tanto por Carl Gustafs Stads Gevärsfabrik como Husqvarna Vapenfabrik. Y desde 1970 hasta el cese de producción en 1985, exclusivamente por Gevärsfabrik de Eskilstuna. Además se produjeron fusiles con una mira telescópica Hensoldt 4x24 montada sobre soportes de tenaza HK, conocidos como Ak 4OR (ya no se suministran) y la variante Ak 4B, en la cual las miras mecánicas han sido reemplazas por una mira reflex Aimpoint CS montada sobre un riel Picatinny fijo y tiene una mayor cadencia de fuego. Todos los Ak 4 están adaptados para montar el lanzagranadas M203. Suecia ha suministrado fusiles Ak 4 a Estonia, Letonia y Lituania.
  • DIO G3 Bullpup: Variante bullpup iraní del G3.8​
  • G3A7A1: Variante turca del G3A4.
  • G3P4: Denominación de la Fábrica Pakistaní de Armamento para los fusiles G3A4 fabricados bajo licencia.

Tipos de G3 especializados[editar]

  • G3TGS: Es simplemente un G3 con un lanzagranadas HK79. TGS es el acrónimo de Tragbares Granat System, sistema de granadas portátil en alemán.
  • G3A3ZF: Es un fusil suministrado con un soporte y una mira telescópica. ZF es la abreviación de Zielfernrohr, telescopio en alemán.
  • G3SG/1: Una variante de precisión del G3. SG es la abreviación de Scharfschützengewehr, fusil de precisión en alemán. Los fusiles fueron individualmente seleccionados de la línea de producción debido a su precisión y modificados. Se les montó una mira telescópica Zeiss 1,5-6x de aumento variable mediante soportes de tenaza HK acoplados al cajón de mecanismos. La culata fue ligeramente alargada respecto a la culata fija estándar del G3, tiene un pesado amortiguador de dos etapas y una carrillera ajustable. Se le agregó un conjunto de gatillo especial para que este sea apretado con una fuerza de 1 libra. El selector conservó el modo automático.
  • MSG3: Una variante que tiene el nuevo soporte para mira telescópica que solo se encuentra en algunos fusiles de Heckler & Koch, en comparación con los más convencionales soportes de tenaza, aunque los puntos de anclaje para estos se mantienen en el cajón de mecanismos. Este nuevo soporte no permite el empleo de las miras mecánicas cuando está instalado, al contrario de los soportes de tenaza.
  • PSG1: Una versión semiautomática con cañón flotante del G3 y varias otras mejoras, para cubrir las necesidades de las unidades de francotiradores policiales. Este fusil es famoso por su precisión y ergonomía, pero sus desventajas son su precio y el hecho que algunas mejoras lo hacen demasiado frágil para emplearlo en combate.
  • MSG90: Una versión algo más barata del PSG1, modificada para empleo militar.

Modelos policiales y civiles[editar]

  • HK41: El HK41 es una versión semiautomática del G3 que fue ofertada para los policías y reservistas (el número prefijo 4 en el código de dos cifras de HK indica que es un "fusil paramilitar"). Hay dos versiones, una que se distingue del G3 por estar equipada con un conjunto de gatillo semiautomático y la otra que emplea un conjunto de gatillo con diseño diferente, como el del posterior HK91. La primera versión podía ser fácilmente transformada en un arma automática al cambiar varias piezas. Las ventas limtadas en Alemania, así como las restricciones de importación y regulación de armas estadounidenses, hicieron que esta arma sea rápidamente retirada de la línea de producción y reemplazada por el HK91.
  • HK91: El HK91 es una versión semiautomática del G3, similar al HK41 y ofertada a civiles. Sin embargo, para cumplir las regulaciones de armas estadounidenses se hicieron varias modificaciones que no aparecen en el HK41. Se quitaron las piezas que podían cambiarse para disparar en modo automático. Se soldó una barra dentro del cajón de mecanismos, donde habitualmente iba el eyector, para evitar la instalación de un conjunto de gatillo con modo automático. Esto no permite el empleo del retén de cargador plano, por lo que debe emplearse el botón del lado derecho del brocal del cargador. Esto fue considerado inusual por varios tiradores. Por otra parte, es idéntico al G3A3/4. La importación a los Estados Unidos empezó en 1974 y cesó en 1989, con unos 48.000 fusiles importados.
  • HK911: El HK911 era un HK91A2 sin apagallamas y con el cajón de mecanismos remarcarcado con un "1" extra para cumplir con la prohibición de importación de 1989. La nueva denominación lo hacía en teoría legalmente inmune a la Prohibición de Importación, ya que en la lista de armas prohibidas no figuraba ningún fusil "HK911". Sin embargo, la posterior prohibición de varias características "paramilitares" del HK911 lo volvieron ilegal.
  • SR9: Estas variantes del HK91ZF fueron creadas para cumplir con la Prohibición de Importe de Armas Semiautomáticas de 1989, que incluía todas las variantes del HK91. Se distinguían del HK91 en que no tenían apagallamas y llevaban un guardamanos liso que no tenía el punto de acople para el bípode. La importación de la serie SR9 en Estados Unidos fue prohibida por el presidente Clinton en 1997, debido a que podían emplear cargadores con capacidad estándar. El SR9 era un HK91A2ZF con el pistolete y la culata reemplazados por una culata maciza con un agujero para el pulgar.
    • SR9 (T): El modelo (T) o "Target" era un HK91A2ZF con el gatillo del PSG-1, el pistolete ergonómico de este y la culata del MSG90.
    • SR9 (TC): El modelo (TC) o "Target Competition" era un HK91A2ZF con el gatillo, pistolete y culata del PSG-1.
  • G3A1: Término empleado por armeros modificadores (p. ej., Choate) e importadores (p. ej., Interarms) para los fusiles a los cuales se les ha instalado una culata plegable. No forma parte de la nomenclatura oficial de HK.
  • HK 51: El HK51 no está fabricado por Heckler & Koch, siendo una creación del mercado estadounidense de armas modificadas. El HK 51 no tiene estándares reales, siendo habitualmente un G3A3 o uno de sus clones semiautomáticos (HK41 o HK91) recortado y modificado para aceptar culatas y accesorios del HK MP5. Está habitualmente equipado con una culata retráctil y un cañón de 211 mm; mide 589 mm con la culata retraída y 780 mm con la culata extendida. Fue fabricado inicialmente por Fleming Firearms.
  • Serie PTR 91: Adicionalmente, JDL empezó a fabricar copias semiautomáticas del HK G3 llamadas PTR 91 en los Estados Unidos. Empleaban maquinarias de la fábrica de armas FMP en Portugal para construir los fusiles.
  • SAR-3: Copia semiautomática del HK91 fabricada en Grecia por Hellenic Arms e importada a los Estados Unidos por Springfield Armory Inc.
    • SAR-8: Versión post-prohibición del SAR-3, modificada para cumplir las restricciones de importación.

Usuarios[editar]

Soldados daneses armados con fusiles G3A5.
Soldados griegos con trajes y máscaras NBQ, armados con fusiles G3 griegos.
Soldados del 2° Batallón Mecanizado del Ejército Portugués en Bosnia-Herzegovina, armados con fusiles G3 portugueses.
Soldados guyanenses en maniobras conjuntas con varios países caribeños, así como fuerzas estadounidenses y británicas. El soldado de la derecha lleva un G3A3 con adaptador para cartuchos de fogueo en la boca del cañón.
Soldado saudí armado con el fusil G3A4.

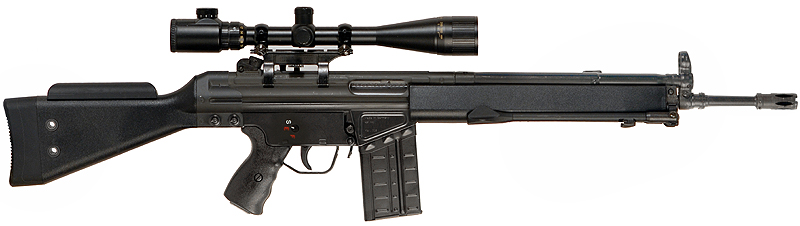

Resultado de imagen de Heckler & Koch G3

Resultado de imagen de Heckler & Koch G3

Resultado de imagen de Heckler & Koch G3
