«Conceptos eléctricos»

Un dipolo eléctrico es un sistema de dos cargas de signo opuesto e igual magnitud cercanas entre sí.

Los dipolos aparecen en cuerpos aislantes dieléctricos. A diferencia de lo que ocurre en los materiales conductores, en los aislantes los electrones no son libres. Al aplicar un campo eléctrico a un dieléctrico aislante éste se polariza dando lugar a que los dipolos eléctricos se reorienten en la dirección del campo disminuyendo la intensidad de éste.- ...............................:http://es.wikipedia.org/w/index.php?title=Especial:Libro&bookcmd=download&collection_id=a3d6f69bd4fb79d88e30d21a7bab65c9018e80aa&writer=rdf2latex&return_to=Dipolo+el%C3%A9ctrico

Dipolo eléctrico

Cuadripolo

El dipolo eléctrico es un tipo de distribución de carga que se presenta frecuentemente como veremos en la página dedicada a los dieléctricos.
Un dipolo eléctrico está formado por dos cargas, una positiva +Q y otra negativa -Q del mismo valor, separadas una distancia d.

Dipolo eléctrico

El potencial en el punto P distante r₁ de la carga –Q y r₂ de la carga +Q es

Expresamos r₁ y r₂ en función de r y q , que es la posición del punto P expresada en coordenadas polares.

Teniendo en cuenta que d es pequeño frente a r, podemos obtener una buena aproximación empleando el desarrollo en serie

para expresar de forma aproximada los cocientes r/r₁ y r/r₂.

Despreciando los términos de orden superior a d²/r²

El potencial se expresa en función de r y θ

Es interesante destacar, que el potencial debido a un dipolo disminuye con la inversa del cuadrado de la distancia r, mientras que para una carga puntual disminuye con la inversa de r.

Componentes del campo eléctrico

Las componentes de E en coordenadas polares se pueden calcular a partir del gradiente de V expresado en coordenadas polares

Las componentes del campo eléctrico E son

La intensidad del campo eléctrico disminuye como el cubo de la distancia r.

Definimos momento dipolar al vector p, cuyo módulo es p=Qd, el producto de la carga Q por la separación d, y que se dirige desde la carga negativa a la positiva.

Actividades
Se introduce

El módulo de p (en unidades arbitrarias), en el control de selección titulado momento dipolar

Se pulsa el botón titulado Nuevo.
Observar las líneas de fuerza (en color blanco) y las equipotenciales (en color azul claro) de un dipolo.
Las equipotenciales se han trazado de modo que su separación es de 10 unidades arbitrarias de energía potencial.
Las líneas de fuerza y equipotenciales son similares a las obtenidas en el applet del sistema de dos cargas, cuando las cargas son iguales y opuestas.

Cuadripolo

Un cuadripolo es un sistema formado por tres cargas +2Q en el origen y –Q en los puntos (-d, 0) y (+d, 0).

El potencial en el punto P distante r₁ de la carga –Q, r₂ de la carga –Q y r de la carga +2Q es

Como r>>d podemos expresar de forma aproximada los cocientes r/r₁ y r/r₂.

El potencial se expresa en función de r y θ

Es interesante destacar, que el potencial debido a un cuadripolo disminuye con la inversa del cubo de la distancia r, mientras que para un dipolo disminuye como la inversa del cuadrado, y para una carga puntual disminuye con la inversa de r.

Las componentes del campo eléctrico E son

El dipolo eléctrico

0 Comentarios

por

[Beto]

el 07/03/2010 a las 21:17:45 (14198 Visitas)

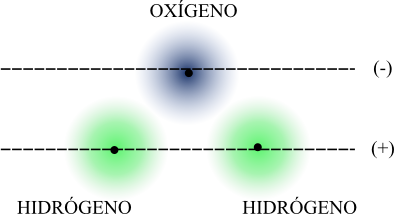

Existen muchas moléculas simples como por ejemplo la del agua que es eléctricamente neutra en conjunto, pero la distribución de cargas que posee permite modelarla como si fuera una especie de dipolo eléctrico, así también hay muchas otras moléculas con características similares, moléculas mucho más complejas como el ADN. Por esas razones y al existir muchas moléculas que pueden ser modeladas en base a uno o más dipolos eléctricos, es que se hace importante estudiar este particular sistema de cargas.

Un dipolo eléctrico es un sistema conformado por dos cargas puntuales de signos opuestos y de igual magnitud, separadas una distancia , mucho menor que las distancias que manejamos en el sistema en estudio.

Este sistema al ser eléctricamente neutro, a distancias muy grandes su campo campo eléctrico generado tenderá a cero (una distancia muy grande respecto al dipolo debe de entenderse como una distancia mucho mayor en comparación con la separación entre las cargas que conforman el dipolo).

Llegado a este punto resulta conveniente definir un nuevo vector al que llamaremos momento dipolar eléctrico y se lo denotará por $\mathbf{p}$ , definido de la siguiente manera:

El momento dipolar eléctrico es el producto de la magnitud de cualquiera de las cargas , por el vector de posición $\mathbf{d}$ de la carga positiva respecto a la negativa, es decir:

$\mathbf{p}=|q|\mathbf{d}$

Ahora continuando con el breve estudio del dipolo eléctrico, analizaré como es el campo eléctrico producido por este en un punto , y finalmente trataré de estudiar como es el comportamiento de un dipolo eléctrico en presencia de un campo eléctrico externo a él.

Campo eléctrico generado por un dipolo:

La forma de calcular a continuación el campo eléctrico generado por un dipolo en un punto , es algo larga y posteriormente cuando trate el tema de potencial eléctrico se verá que es poco elegante, pero resulta divertido calcularlo de esta forma, así que la presento a continuación:

El campo eléctrico del dipolo generado en un punto  está dado por:

$\mathbf{E}=k\frac{q}{r_1^3}\mathbf{r_1}-k\frac{q}{r_2^3}\mathbf{r_2}$ (1)

donde:

$\begin{aligned} \dst r_1&=[r^2+\frac{d^2}{4}-rd\cos\theta]^{1/2}\\ \\ \dst r_2&=[r^2+\frac{d^2...$ (2)

y considerando que  indica el valor de la carga positiva, para no escribir .

Luego reemplazando las expresiones (2) en (1) y operando se tiene que:

$\mathbf{E}=k\frac{q}{r^3}\left[\left(1+\frac {d^2}{4r^2}- \frac{d}{r}\cos\theta\right)^{-3/2}\...$

Ahora considerando que  se tiene  , para luego hacer uso de la aproximación $(1+x)^{-3/2}\approx1-3x/2$ (valido para cuando ), además $(d/r)^2\to 0$ , pudiéndose despreciar de este modo los términos cuadráticos, obteniéndose así:

$\begin{aligned} \mathbf{E}&=k\frac{q}{r^3}\left[\left(1-\underbrace{\frac {3d^2}{8r^2}}_{=0}+ ...$

luego tomando en cuenta que $\mathbf{d}=d(cos\theta\hat u_r-\sin\theta\hat u_\theta)$ y que $\mathbf{r}=r\hat u_r$ , al reemplazar se tiene:

$\begin{aligned} \mathbf{E}&=k\frac{q}{r^3}\left[d(-cos\theta\hat u_r+\sin\theta\hat u_\theta)+...$

finalmente poniendo todo en función del momento dipolar, se obtiene que:

$\boxed{\mathbf{E}=\frac{1}{4\pi\varepsilon_o}\frac{2p\cos\theta}{r^3}\hat u_r+\frac{1}{4\pi\vare...$

Dipolo eléctrico en presencia de un campo eléctrico externo y uniforme:
Consideraré un dipolo eléctrico de momento dipolar $\mathbf{p}$ , que está dentro de un campo eléctrico uniforme $\mathbf{E}$ , como se muestra:

En estas condiciones cada carga del dipolo experimenta una fuerza de igual magnitud, pero de sentido opuesto, de modo que la fuerza resultante sobre el dipolo es nula, pero existe un par de fuerzas, y el momento o torque, de este par respecto al centro de giro  del dipolo es:

$\begin{aligned} \vec\tau&=\frac{\mathbf{d}}{2}\times \mathbf{F_1}+\frac{\mathbf{-d}}{2}\times ...$

luego el momento que experimenta el dipolo eléctrico, en función del momento dipolar es:

$\boxed{\vec\tau=\mathbf{p}\times\mathbf{E}}$

Ahora si pensamos en que efectos trae este momento para con el dipolo, es fácil notar que el par de fuerzas hará girar al dipolo, para así alinearlo en dirección del campo eléctrico, así el trabajo realizado por el campo eléctrico para alinear el dipolo es:

$\begin{aligned} W&=\int_0^\theta \tau\dd\alpha\\ W&=pE\int_0^\theta \sin\alpha\dd\alpha\\ W&...$

y así finalmente el trabajo realizado por el campo eléctrico para alinear el dipolo es:

$\boxed{W=pE(1-\cos\theta)}$

de este modo concluyo el artículo, esperando que esta breve descripción de lo que es un dipolo eléctrico haya sido comprensible, posteriormente trataré un tema muy importante, la "Ley de Gauss", y quizás también en otro artículo haga algunos comentarios acerca de como es la dinámica de una partícula cargada en un campo eléctrico uniforme.
